Jak wybrać odpowiedni gumowy amortyzator do zastosowań przemysłowych i motoryzacyjnych

Jak wybrać odpowiedni gumowy amortyzator do zastosowań przemysłowych i motoryzacyjnych

Wybór odpowiedniegoamortyzator gumowy Wymaga to więcej niż tylko dopasowania wymiarów czy twardości. W zastosowaniach przemysłowych i motoryzacyjnych komponent musi funkcjonować przy określonych obciążeniach, poziomie wibracji, temperaturach oraz warunkach środowiskowych. Z perspektywy produkcji OEM proces selekcji powinien rozpocząć się od określenia warunków eksploatacji, a następnie wyboru odpowiedniego materiału gumowego i konstrukcji komponentu.

Czym jest gumowy amortyzator?

Amortyzator gumowy to element elastomerowy służący do redukcji wstrząsów, drgań oraz przenoszenia energii mechanicznej. W zależności od konstrukcji może pełnić rolę poduszki gumowej, tulei, tłumika drgań, podkładki izolacyjnej lub specjalistycznego komponentu tłumiącego.

Guma jest odpowiednia do tych zastosowań, ponieważ pod wpływem obciążenia może ulegać odkształceniu i dzięki swojej wiskoelastyczności rozprasza część energii mechanicznej. ThePodręcznik konstrukcji mechanicznej NASA dla elastomerówZapewnia szczegółowe informacje na temat materiałów elastomerowych oraz ich zastosowania w izolacji drgań i wstrząsów.

Jak działa amortyzator gumowy?

Gdy na gumę działa wibracja lub siła mechaniczna, ulega ona odkształceniom, a następnie powraca do swojego pierwotnego kształtu. Część energii zostaje zgromadzona w sposób elastyczny, podczas gdy inna część wydzielana jest w postaci ciepła poprzez zjawisko wewnętrznej tłumienia.

Jednak wydajność gumy nie jest stała. Sztywność dynamiczna i tłumienie mogą zmieniać się w zależności od częstotliwości, temperatury, napięcia początkowego oraz deformacji. TheStandard ISO 10846-1Zapewnia zasady pomiaru właściwości transferu wibroakustycznego elementów elastycznych stosowanych do izolacji drgań.

Dlatego wybór amortyzatora gumowego oparty jedynie na twardości często okazuje się niewystarczający.

Kluczowe czynniki doboru

Obciążenie i Deformacja

Zacznij od identyfikacji obciążeń statycznych i dynamicznych. Obciążenia ściskające, ścinające, rozciągające oraz kombinowane mogą dawać różne rezultaty.

Na przykład montaż maszyny przemysłowej może podlegać głównie naciskowi, podczas gdy tuleja samochodowa może być narażona na cykliczne naciski i naprężenia ścinające. Dlatego kierunek montażu oraz oczekiwane odkształcenia powinny być uwzględniane wraz z obciążeniem roboczym.

Częstotliwość wibracji

Silniki, silniki napędowe, pompy, kompresory oraz inne maszyny mogą generować różne częstotliwości i amplitudy drgań.

Część gumowa, która dobrze funkcjonuje przy jednej częstotliwości, może zachowywać się inaczej przy innej. Dlatego podczas zastosowań obejmujących ciągłe lub wysokoczęstotliwościowe wibracje należy brać pod uwagę dynamiczną sztywność i tłumienie.

Materiał gumowy

Wybór materiału powinien opierać się na środowisku pracy oraz wymaganych właściwościach użytkowych.

Są to ogólne wytyczne, ponieważ ostateczna wydajność zależy również od formułacji związku. TheWytyczne ISO/TR 17051Zapewnia wskazówki dotyczące kilku popularnych materiałów gumowych, w tym NR, SBR, NBR, CR i EPDM.

Temperatura i środowisko

Temperatura i narażenie na czynniki środowiskowe mogą znacznie wpływać na właściwości gumy. Elementy montowane w pobliżu silników, napędów, układów wydechowych lub urządzeń pracujących na zewnątrz mogą podlegać działaniu wysokiej temperatury, oleju, paliwa, wody, substancji chemicznych, ozonu oraz promieniowania UV.

Zatem związek kauczukowy powinien być dobierany w zależności od rzeczywistych warunków eksploatacji, a nie wyłącznie na podstawie wyboru powszechnie stosowanego materiału. ThePoradnik dotyczący uszczelek O-ringów ParkerZapewnia przydatne informacje porównawcze dotyczące właściwości elastomerów, odporności na temperaturę oraz kompatybilności chemicznej.

Zastosowania przemysłowe vs zastosowania motoryzacyjne

Przemysłowe i samochodowe amortyzatory gumowe opierają się na tych samych podstawowych zasadach tłumienia, jednak często charakteryzują się różnymi wymaganiami konstrukcyjnymi.

Zastosowania przemysłowe zwykle koncentrują się na izolacji wibracyjnej, ochronie urządzeń, cyklicznym obciążaniu oraz odporności na trudne warunki eksploatacji. Komponenty samochodowe mogą musić radzić sobie z ciągłym ruchem, ograniczonym miejscem montażu, zmianami temperatury oraz kombinowanymi obciążeniami.

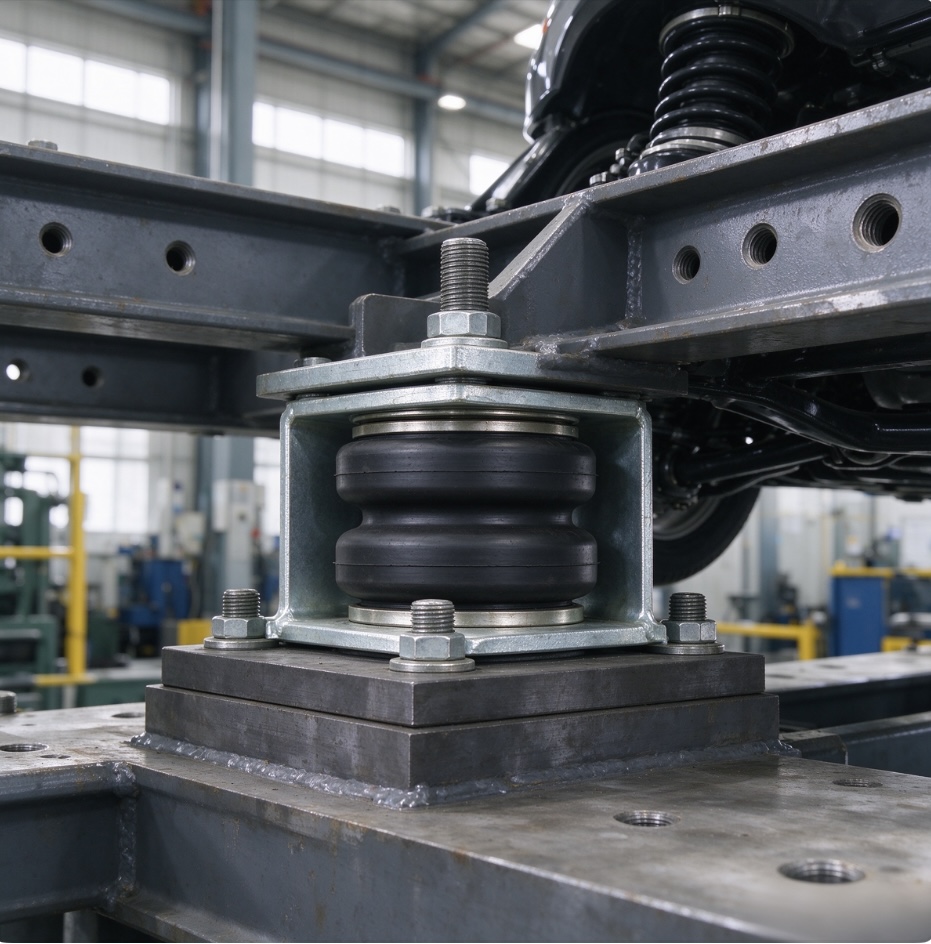

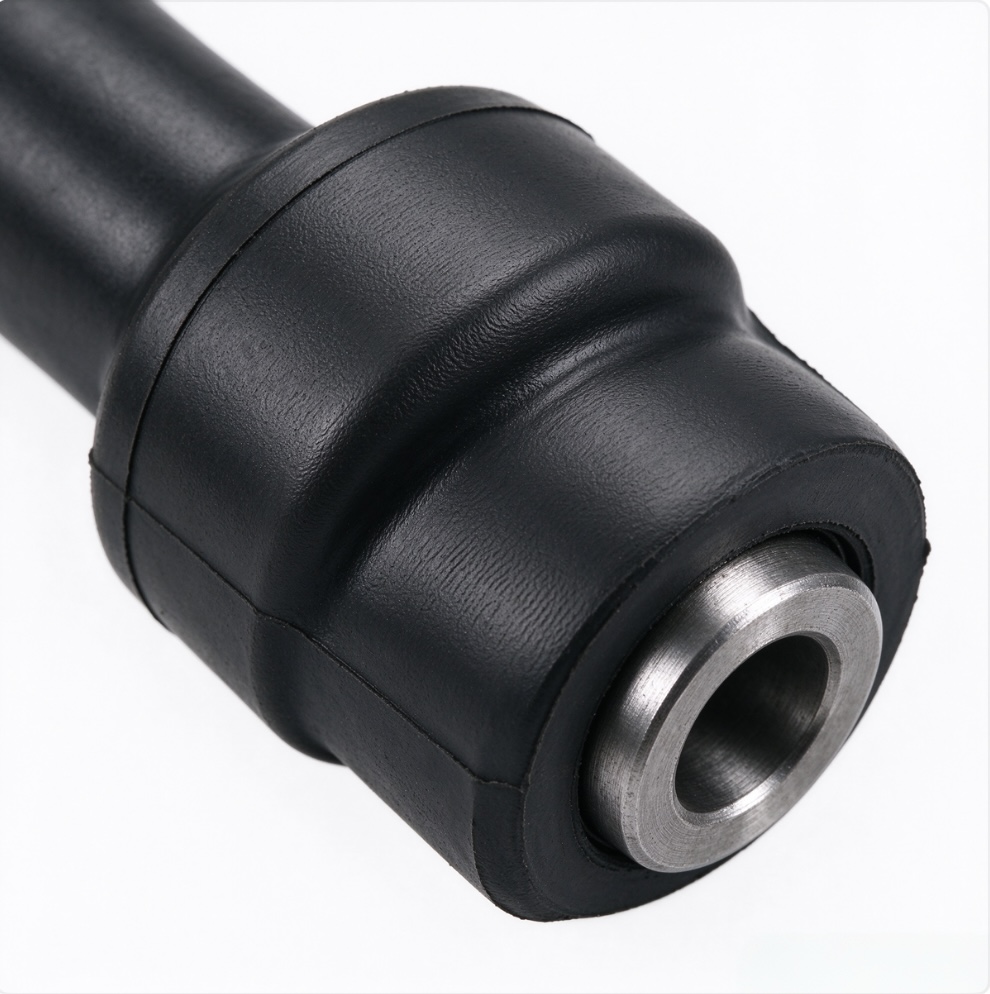

Na przykład montaż przemysłowy może głównie izolować wibracje między maszynami a ich podstawą, podczas gdy tuleja samochodowa może regulować ruchy pomiędzy połączonymi komponentami, jednocześnie redukując wibracje i hałas.

Kiedy potrzebny jest niestandardowy amortyzator gumowy?

Indywidualnie dopasowany amortyzator gumowy jest przydatny w przypadkach, gdy standardowe komponenty nie spełniają wymaganych wymiarów, obciążeń, sposobów montażu lub warunków środowiskowych. W przypadku zastosowań OEM i przemysłowych personalizacja może obejmować materiał gumowy, twardość, wymiary, wstawki metalowe oraz parametry wydajności podczas ściskania lub ścinania.

Zapewnienie informacji o przewidywanym obciążeniu, warunkach wibracyjnych, temperaturze pracy oraz wymaganiach montażowych pozwala producentom na bardziej efektywną opracowanie odpowiedniego rozwiązania.

Ostateczne rozważania

Wybór gumowego amortyzatora powinien zaczynać się od konkretnego zastosowania, a nie od nazwy produktu. Obciążenie, częstotliwość drgań, deformacja, materiał gumowy, temperatura, narażenie na czynniki środowiskowe oraz warunki montażu – wszystkie te czynniki wpływają na jego wydajność.

W przypadku zastosowań przemysłowych i motoryzacyjnych odpowiednio sprecyzowana specyfikacja pozwala producentom opracować bardziej dopasowany komponent oraz ograniczyć niepotrzebne zmiany konstrukcyjne. Gdy produkty standardowe nie są w stanie spełnić wymagań, niestandardowy amortyzator gumowy zapewnia większą elastyczność pod względem materiału, geometrii oraz sposobu montażu.

Przypisy

1. Darlow, M., i Zorzi, E.Podręcznik konstrukcji mechanicznej dla elastomerów. Raport kontraktowy NASA 3423, NASA, 1981.

2. Międzynarodowa Organizacja Normalizacyjna.ISO 10846-1:2008 — Akustyka i wibracje — Laboratoryjne pomiarowe właściwości przekazu wibroakustycznego elementów elastycznych — Część 1: Zasady i wytyczne. ISO, 2008.

3. Międzynarodowa Organizacja Normalizacyjna.ISO/TR 17051:2020 — Guma wulkanizowana — Wytyczne dotyczące specyfikacji materiałów. ISO, 2020.

4. Międzynarodowa Organizacja Normalizacyjna.ISO 1629:2025 — Guma i lateksy — Nazewnictwo. ISO, 2025.

5. Korporacja Parker Hannifin.Podręcznik O-ringów. Parker Hannifin.
