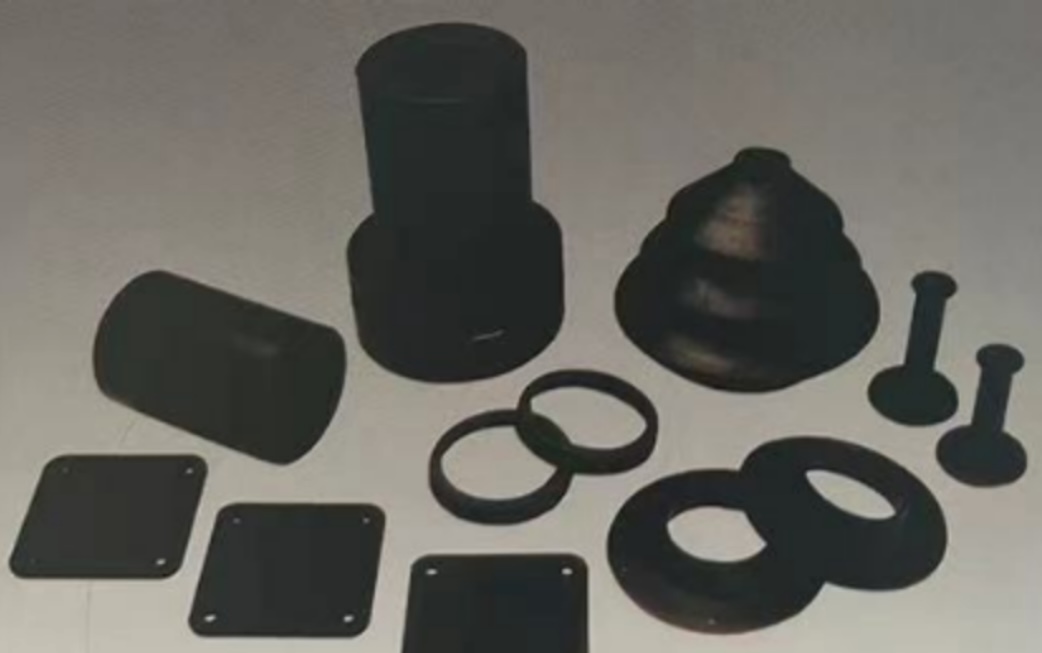

Uszczelki gumowe – przewodnik po komponentach uszczelniających statycznych i dynamicznych

Inżynierowie stoją przed nieustającym wyzwaniem: dobrać odpowiednią uszczelkę do konkretnego zastosowania. Codziennie przeglądasz rysunki, otwierasz instrukcje obsługi lub spacerujesz po hali produkcyjnej. Flansza przecieka. Cylinder ulega awarii. Wałek zużywa się. Przyczyna? Często złe dopasowanie uszczelki. Ten przewodnik przedstawia praktyczne scenariusze, które pomogą Ci wybrać spośród uszczelków gumowych, uszczelnień przeciwpyłowych, uszczelnień V oraz uszczelnień O‑ring.

Uszczelnianie statyczne w złączach nieruchomych

Wyobraź sobie obudowę pompy. Dwie metalowe powierzchnie skręcone ze sobą śrubami. Wyglądają płasko, ale pod mikroskopem widać na nich rysy, ślady po narzędziach i drobne zagłębienia. Płyn znajduje te ścieżki. Między nimi umieszcza się gumową uszczelkę. Dokręcasz śruby. Uszczelka ulega ściśnięciu, wnika w te niedoskonałości i blokuje wyciek. Stosuj je na obudowach pomp, pokrywach zaworów, kołnierzach rur, panelach dostępowych. Duże powierzchnie? Nieregularne kształty? Żaden problem. Jeśli w Twojej aplikacji występują dwie nieruchome powierzchnie wymagające uszczelnienia, gumowa uszczelka często jest rozwiązaniem. Pamiętaj: nie są one przeznaczone do części ruchomych.

Uszczelki dynamiczne dla wałów przesuwnych i obrotowych

Teraz rozważmy siłownik hydrauliczny w koparce. Tłoczysko wysuwa się i chowa, wsuwa i wysuwa z cylindra. Kurz, błoto i piasek są wszędzie. Jeśli te zanieczyszczenia przedostaną się przez uszczelnienie tłoczyska, porysują ściankę cylindra, zniszczą tłok i zniszczą cały element. Co dodać? Uszczelnienia przeciwpyłowe powinny być stosowane w cylindrach hydraulicznych, siłownikach pneumatycznych, prowadnicach liniowych i każdym wałku posuwisto-zwrotnym narażonym na zabrudzenia.

Zamontuj je po zewnętrznej stronie głównego uszczelnienia ciśnieniowego. Ich zadaniem jest izolowanie, a nie utrzymywanie. Elastyczna warga czyści tłoczysko przy każdym jego chowaniu. Usuwa błoto, piasek i krople wody. Jeśli Twój sprzęt pracuje w zapylonym, błotnistym lub wilgotnym środowisku, uszczelnienie przeciwpyłowe znacznie wydłuży jego żywotność. Stanowią one pierwszą linię obrony przed zanieczyszczeniami. Wymieniaj je regularnie; zużywają się szybciej niż uszczelnienia ciśnieniowe.

A co z wałami obrotowymi? Silniki elektryczne. Przekładnie. Rolki przenośnika. Te wały obracają się szybko, często niewspółosiowo, a czasem z chropowatymi powierzchniami wynikającymi ze zużycia. Standardowe uszczelnienie wargowe będzie się przegrzewać, piszczeć i szybko ulegać awariom. W tym przypadku najlepiej sprawdza się inna geometria. Uszczelnienia V-kształtne to najlepszy wybór dla wałów obrotowych z niewspółosiowością, biciem lub chropowatymi powierzchniami.

Przekrój w kształcie litery V jest przemyślany. Podczas obrotu wału siła odśrodkowa wypycha wargę uszczelniającą na zewnątrz. Ledwo dotyka ona powierzchni współpracującej, więc tarcie jest minimalne. Kształt ten tworzy siłę pompującą, która usuwa zanieczyszczenia z uszczelnienia. Nie wymaga ścisłego dopasowania. Nasuwa się ją na wał, a uszczelka samoczynnie się centruje. Można je stosować w silnikach elektrycznych, wałach wejściowych/wyjściowych przekładni, sprzęcie rolniczym i rolkach przenośnika. Obsługują prędkości wałów do 20 metrów na sekundę. Tolerują odchylenia kątowe, które mogłyby uszkodzić inne uszczelnienia. Montaż jest szybki i nie wymaga specjalistycznych narzędzi.

Uniwersalne uszczelki O‑ring do różnorodnych zastosowań

Kiedy więc stosuje się najbardziej powszechną uszczelkę ze wszystkich? Wszędzie tam, gdzie nie ma innej alternatywy. Uszczelki O‑ring są domyślną opcją do niemal wszystkiego: cylindrów hydraulicznych, zaworów pneumatycznych, szybkocząstotliwych złączek, armatury płynowej oraz niezliczonych innych zastosowań statycznych i dynamicznych. Zasada jest prosta: kontrolowana deformacja. Wykrawa się rowek, umieszcza w nim uszczelkę O‑ring i dociska ją elementem stykającym się z nią. Okrągły przekrój spłaszcza się, tworząc dwa punkty styku uszczelniającego. Ciśnienie wewnętrzne napiera na uszczelkę O‑ring w kierunku niskiego ciśnienia, zwiększając tym samym nacisk stykowy. Samonapędzająca się. Działa od próżni po wysokie ciśnienie. Działa w zakresie temperatur od -50°C do 200°C przy odpowiednim materiale. Jeśli masz odpowiedni rowek, prawdopodobnie pasować będzie uszczelka O‑ring.
