Zastosowania gumowych amortyzatorów: gdzie są wykorzystywane w urządzeniach przemysłowych?

Amortyzatory gumowe odgrywają istotną rolę w kontrolowaniu drgań, ograniczaniu przekazywania wstrząsów oraz ochronie urządzeń przemysłowych przed niepotrzebnym ruchem. Zastosowane są w wielu typach maszyn, w tym w pompach, kompresorach, generatorach, systemach HVAC, obrabiarkach oraz sprzęcie ciężkim.

Choć termin „amortyzator gumowy" brzmi prosto, wymagania dotyczące jego zastosowania mogą znacznie różnić się w zależności od poszczególnych maszyn. Niektóre urządzenia generują ciągłe drgania, podczas gdy inne są narażone na nagłe uderzenia lub zmienne obciążenia dynamiczne. Dlatego odpowiedni element gumowy musi być dopasowany do konkretnego urządzenia, charakteru obciążenia, sposobu ruchu oraz warunków eksploatacji.

Dla kupujących z sektora przemysłowego zrozumienie miejsc zastosowania przemysłowych amortyzatorów gumowych jest również przydatne przy decyzji, czy bardziej odpowiednie jest standardowe rozwiązanie, czy indywidualne wykonanie.

Co robi amortyzator gumowy w urządzeniach przemysłowych?

Absorpcja wstrząsów i izolacja drgań

Maszyny przemysłowe mogą generować zarówno ciągłe wibracje, jak i nagłe szoki. Silniki oraz urządzenia obrotowe mogą powodować powtarzające się wibracje, podczas gdy kompresory, agregaty prądotwórcze, maszyny budowlane i inne ciężkie urządzenia mogą wywoływać dynamiczne siły podczas uruchamiania, zatrzymywania lub zmiany warunków pracy.

Amortyzator gumowy działa na zasadzie kontrolowanej deformacji elastomeru. Zamiast pozwalać wibracjom lub siłom udarowym przenikać bezpośrednio z maszyny do konstrukcji podtrzymującej, element gumowy tworzy elastyczne połączenie, które potrafi absorbować i rozpraszać część tej energii.

Jest to ściśle związane z izolacją wibracyjną i tłumieniem, jednak te pojęcia nie są identyczne. Absorpcja szoku zwykle skupia się na ograniczaniu wpływu nagłych obciążeń, podczas gdy izolacja wibracyjna koncentruje się na zmniejszeniu przekazu powtarzających się drgań.

Zgodnie zPrzewodnik inżynieryjny Parker LORD dotyczący części przemysłowychWibracje, wstrząsy i hałas mogą przyczyniać się do uszkodzeń komponentów oraz skracać żywotność urządzeń, jeśli nie są odpowiednio kontrolowane. Odpowiednio dobrane gumowe podkładki łączone mogą pomóc w rozwiązaniu tych problemów.

Dlaczego gumę stosuje się do przemysłowego tłumienia wibracji?

Guma jest szeroko stosowana, ponieważ łączy w sobie elastyczność i właściwości tłumienia. Jej zachowanie można dostosować poprzez formułowanie materiału, twardość, geometrię oraz konstrukcję całego elementu gumowego.

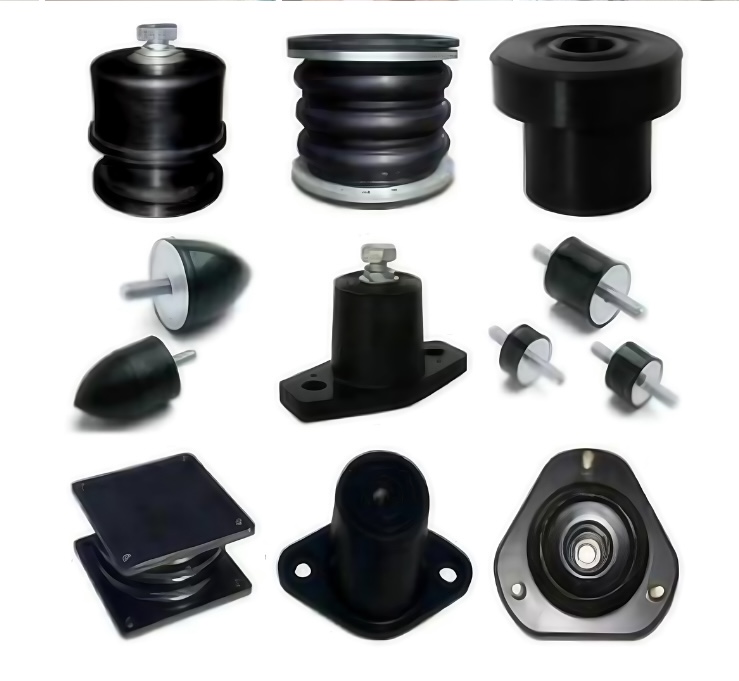

Dzięki temu kauczuk nadaje się do wielu typów gumowych podnośników wibracyjnych, tulei, podkładek, mocowań silnika oraz komponentów łączących gumę z metalem.

Jednak nie istnieje jedyny uniwersalny amortyzator gumowy, który nadawałby się do każdej maszyny przemysłowej. Pompa pracująca w pomieszczeniu może mieć zupełnie inne wymagania niż agregat prądotwórczy wystawiony na warunki zewnętrzne czy maszyna budowlana poddawana wielokrotnym udaram.

Aplikacja powinna zatem określić skład gumy, kształt, sztywność, udźwig oraz sposób montażu.

Gdzie stosuje się gumowe amortyzatory?

Pompy, sprężarki, silniki i generatory

Pompy, kompresory, silniki i generatory to typowe zastosowania przemysłowych amortyzatorów gumowych, ponieważ zawierają obrotowe lub ruchome w przód i tył elementy, które wywołują siły dynamiczne.

W przypadku pomp poduszki gumowe mogą zmniejszać wibracje przenoszone z urządzenia na jego fundament. Sprężarki mogą wymagać dodatkowej uwagi wobec cyklicznego obciążenia i ruchów występujących podczas pracy. Silniki i generatory mogą generować ciągłe wibracje, które w innym przypadku mogłyby być bezpośrednio przekazywane na ramę maszyny.

W systemach zasilających, na przykład, odpowiednio dobrane gumowe podkładki mogą pomóc izolować wibracje silnika od konstrukcji nośnej. Celem nie jest po prostu zastosowanie jak najbardziej miękkiej gumy. Zbyt duża miękkość może powodować niepożądane ruchy, natomiast zbytnia sztywność może przekazywać zbyt duże wibracje.

TenInformacje o systemach kontroli drgań i ruchu firmy Parker LORDPokazuje, jak poduszki i tuleje elastomerowe mogą być wykorzystywane do izolacji wibracji i drgań, kompensacji ruchów oraz redukcji hałasu przekazywanego przez konstrukcję w wymagających zastosowaniach.

Systemy HVAC i urządzenia do chłodzenia przemysłowego

Systemy HVAC i chłodnicze stanowią kolejną istotną dziedzinę zastosowania gumowych podnośników wibracyjnych. Wentylatory, kompresory, chłodziarki, jednostki do obróbki powietrza, urządzenia chłodnicze oraz pompy mogą podczas normalnej pracy generować wibracje.

Jeśli ta wibracja zostanie bezpośrednio przeniesiona na podłogi, ściany, instalacje rurowe lub konstrukcje budowlane, może powodować niepożądany hałas oraz naprężenia mechaniczne. Elementy izolacji wibrowej zapewniają elastyczne połączenie pomiędzy urządzeniem a jego podstawą.

TenPrzewodnik Eaton dotyczący podkładek izolacyjnych od wibracjiWśród typowych zastosowań wymieniane są klimatyzatory, wieże chłodnicze, sprężarki, wentylatory, generatory, pompy, rury oraz urządzenia procesowe.

W przypadku zastosowań HVAC nabywcy powinni więc brać pod uwagę zarówno obciążenie urządzenia, jak i jego charakterystykę wibracyjną, a nie wybierać uchwyt opierając się wyłącznie na wymiarach.

Obrabiarki i ciężki sprzęt

Obrabiarki wymagają innego podejścia do kontroli wibracji. Maszyny CNC, maszyny produkcyjne oraz inne urządzenia o wysokiej precyzji mogą być podatne na niepożądane ruchy, ponieważ nadmierne wibracje mogą wpływać na stabilność i jakość obróbki.

W sprzęcie ciężkim głównym problemem może być połączenie wibracji, udarów i cyklicznego obciążenia dynamicznego. Maszyny budowlane, urządzenia górnicze, maszyny rolnicze oraz sprzęt do manipulacji materiałami mogą wywierać znaczne naprężenia na elementy montażowe.

Amortyzatory gumowe, tuleje i poduszki gumowo-metalowe mogą być stosowane do oddzielenia wibrujących zespołów od głównej konstrukcji. Informacje firmy Parker dotyczące sprzętu off-highway opisują poduszki i tuleje elastomerowe jako rozwiązania zapewniające izolację drgań i wstrząsów w wymagających zastosowaniach w urządzeniach mobilnych.

W przypadku tych zastosowań trwałość jest równie istotna jak redukcja wibracji. Element musi zachować swoje funkcje podczas wielokrotnego obciążania bez nadmiernej deformacji czy przedwczesnego zużycia.

Precyzja i sprzęt testowy

Urządzenia pomiarowe i testowe mogą nie podlegać takim samym dużym obciążeniom dynamicznym jak maszyny budowlane, jednak nawet niewielkie, niepożądane wibracje mogą wpływać na stabilność oraz warunki pomiarowe.

Urządzenia laboratoryjne, systemy inspekcyjne, urządzenia pomiarowe oraz inne wrażliwe maszyny mogą zatem wymagać starannie zaprojektowanych komponentów izolacyjnych.

Zasadą tutaj jest nie tyle absorpcja silnego udaru, co raczej stworzenie stabilnych warunków pracy. Odpowiedni element izolacyjny wykonany z gumy pozwala zmniejszyć poziom wibracji generowanych przez maszynę lub przekazywanych z zewnątrz, które docierają do wrażliwego sprzętu.

TenInformacje techniczne o izolatorach Parker LORDPonadto pokazuje, jak można zaprojektować izolatory elastomerowe w celu ochrony wrażliwego sprzętu przed wstrząsami i wibracjami.

Zastosowanie przemysłowe	Typowe wyposażenie	Główna funkcja komponentów gumowych
Obsługa płynów	Pompy, kompresory	Zmniejszenie przekazywanych wibracji
Wytwarzanie energii elektrycznej	Silniki, generatory	Kontrola wibracji i dynamicznego wstrząsu
Klimatyzacja i wentylacja	Wentylatory, chłodziarki, jednostki wentylacyjno-oczyszczające	Zmniejsz wibracje i hałas przekazywany przez konstrukcję
Produkcja	CNC i obrabiarki sterowane numerycznie	Popraw stabilność i kontrolę ruchu
Ciężki sprzęt	Maszyny budowlane i górnicze	Pochłania wstrząsy i dynamiczne obciążenia
Precyzyjne urządzenia	Systemy testowe i pomiarowe	Ogranicz niepożądane wibracje

Jak dobrać amortyzator gumowy do konkretnego zastosowania

Zważ na obciążenie, wibracje i montaż

Pierwszym czynnikiem, który należy wziąć pod uwagę, jest rzeczywiste obciążenie. Sama masa sprzętu nie wystarcza, ponieważ obciążenie może być nierównomiernie rozłożone na wszystkie punkty montażowe.

Kupujący powinni uwzględnić całkowitą masę urządzenia, obciążenie na jedno mocowanie, kierunek obciążenia, oczekiwany ruch oraz to, czy element gumowy będzie pracował głównie w zginaniu, ścinaniu, rozciągliwie lub w kombinacji tych sił.

Częstotliwość pracy to kolejny istotny czynnik. Uchwyt, który dobrze funkcjonuje pod obciążeniem statycznym, może nie działać właściwie pod wpływem ciągłych dynamicznych drgań.

Rzeczywista przestrzeń montażowa również ma znaczenie. Konfiguracja śrub, wymiary montażowe, dostępna luz i kierunek ruchu mogą wszystkie wpływać na wymagany projekt.

Dlatego właśniePrzewodnik inżynierski Parker LORDPodkreśla konieczność dopasowania do konkretnego zastosowania i uwzględnia takie czynniki jak obciążenie, odkształcenie, częstotliwość zaburzeń, tłumienie oraz izolację.

Zważ na materiał i środowisko pracy

Środowisko pracy może być równie istotne jak obciążenie mechaniczne.

Olej, paliwo, woda, wilgoć, substancje chemiczne, ozon, ekspozycja na zewnątrz oraz temperatura – wszystkie te czynniki mogą wpływać na właściwości gumy. Na przykład urządzenia wystawione na działanie oleju mogą wymagać innego składu gumy niż te pracujące na zewnątrz, podczas gdy maszyny pracujące w wysokich temperaturach mogą potrzebować składu przeznaczonego do wysokich temperatur.

Dobór materiału powinien zatem opierać się na rzeczywistym zastosowaniu, a nie na prostym wyborze najbardziej powszechnego tworzywa elastycznego.

Dla nabywców OEM jest to jedna z tych dziedzin, w których bezpośrednie współpracowanie z producentem amortyzatorów gumowych może okazać się bardzo korzystne. Producent może wspólnie z uwzględnieniem wymagań mechanicznych ocenić warunki pracy i ustalić, czy bardziej odpowiedni jest standardowy związek materiałowy, czy też indywidualna formuła.

Co powinni kupujący powiedzieć producentowi gumowych amortyzatorów?

Podczas zamawiania niestandardowych gumowych amortyzatorów kupujący powinni dostarczyć jak najwięcej informacji dotyczących zastosowania.

• Typ sprzętu i zastosowanie
• Całkowita masa sprzętu
• Obciążenie na punkt montażowy
• Warunki wibracyjne lub udarowe
• Częstotliwość pracy
• Wymiary montażowe
• Metoda montażu
• Temperatura robocza
• Działanie oleju, wody, substancji chemicznych lub warunków atmosferycznych
• Wymagany materiał gumowy lub wymagania dotyczące wydajności
• Istniejące rysunki, próbki lub numery części

Informacje te zapewniają producentowi lepsze podstawy do oceny projektu. Pomagają również ustalić, czy istniejący przemysłowy amortyzator gumowy spełnia wymagania, czy też należy opracować niestandardowy element łączący gumę z metalem.

JakoWytyczne NIOSH dotyczące środków kontroli inżynierskiejWyjaśnia, że izolacja wibracji maszyny pozwala zmniejszyć ich przenoszenie przez konstrukcje, jednak właściwy sposób izolacji jest kluczowy, ponieważ nieodpowiednie podpory mogą w rzeczywistości zwiększyć poziom wibracji.

Konkluzja

Zastosowania gumowych amortyzatorów obejmują szeroką gamę urządzeń przemysłowych – od pomp i kompresorów po generatory, systemy HVAC, obrabiarki, maszyny ciężkie oraz urządzenia o wysokiej precyzji.

Celem nie jest jedynie „pochłanianie wibracji". W zależności od zastosowania przemysłowy amortyzator gumowy może być wymagany do kontroli ciągłych wibracji, absorpcji szoku, redukcji hałasu przenoszonego przez konstrukcję, ochrony wrażliwych komponentów lub poprawy stabilności urządzenia.

Dla nabywców najlepszym podejściem jest zacząć od konkretnego zastosowania, a następnie dokonać oceny obciążeń, wibracji, szoków, środowiska pracy, materiału gumowego oraz konstrukcji montażowej.

Gdy produkty standardowe nie są w stanie spełnić wymagań, wykwalifikowany producent amortyzatorów gumowych może opracować indywidualne podkładki gumowe do tłumienia drgań lub komponenty łączące gumę z metalem, uwzględniając rzeczywiste warunki eksploatacji urządzenia. Taki podejście skoncentrowane na konkretnym zastosowaniu pozwala osiągnąć lepsze dopasowanie, większą trwałość i dłuższą wydajność w porównaniu z wyborem komponentu wyłącznie na podstawie rozmiaru czy wartości obciążenia.

Przypisy

1. Parker LORD.Katalog części przemysłowych i poradnik inżynierski LORD.

2. Narodowy Instytut Bezpieczeństwa i Zdrowia Pracy (NIOSH).Wdrożyć środki kontroli inżynierskiej.

3. Eaton.Podkładki do izolacji wibracyjnej.

4. Parker LORD.Rozwiązania pasywne do kontroli ruchu i izolacji wibracji.

5. Parker LORD.Katalog produktów i inżynieria izolatorów.
